環形導軌循環線能正常運行，保證每一節拍的速度節奏，能達到較高的定位精度，均離不開各個結構部件的緊密配合。環形導軌循環線是由哪些常規的配件構成的呢？我們來了解一下。　　

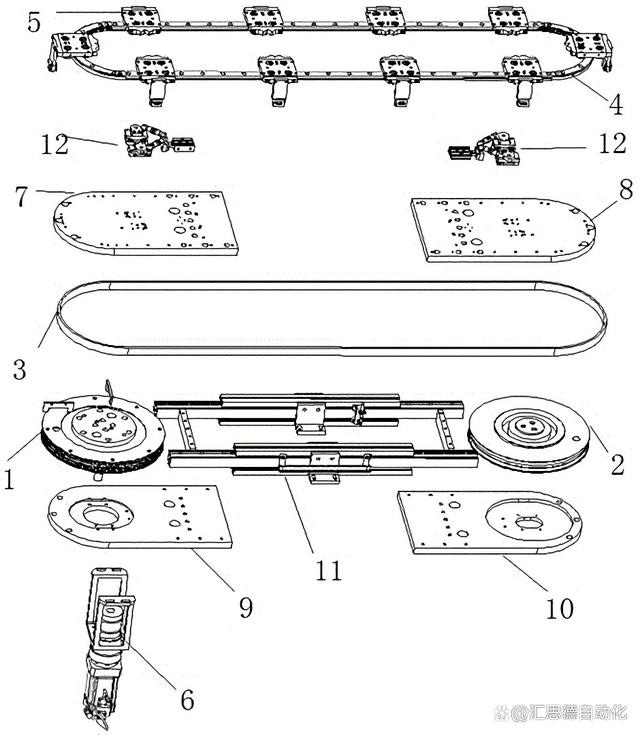

匯思德環形導軌循環線常規產品爆炸圖

①型材或型材底座模塊9、10、11

②傳動模塊3、（1、2）

③閉環導軌軌道模塊4、5

④動力系統模塊6

⑤其它部分，二次定位模塊12；端蓋7、8；

01

環形導軌結構-鋁型材或型材底座模塊

直線導軌及弧形導軌通過螺母及導條，固定在鋁型材或型材底座上，為整個環形導軌循環線提供穩定的框架或基座。

02

環形導軌結構-傳動模塊

環形導軌循環線，傳動模塊常見傳動方式主要有同步帶式、鏈條式、螺桿式、十字臂式、凹槽輪式。

日常最常用的標準配件結構主要有三種：

(1)同步帶式

同步帶式傳動為最常用、易于設計、具有性價比優勢的傳動方式。伺服電機帶動同步輪旋轉，同步帶與滑座通過開槽式或夾持式設計連接。

(2)鏈節式

滑塊與鏈條可以直接連接，也可以通過傳動桿連接。鏈節塊的表面經過精密加工，而且已經加工好安裝孔和定位孔，方便在上面安裝治具，夾具等。相對同步帶而言，鏈條可承受較大荷載。

(3)螺桿式

這種驅動方式的環形導軌特點是定位精度更高，實現快速定位。但螺桿式環形導軌軌道運動速度一般，負載有限。

03

環形導軌結構-閉環導軌軌道模塊

閉環導軌軌道的形狀可以按需定制，常見橢圓形、矩形、方形、圓形及異形等。環形導軌循環輸送線的直線導軌部分，安裝在兩側，作為滑塊的滑動軌道。圓弧導軌部分，安裝在兩頭或四角部分，兩頭為安裝板，多采用鋼板，表面經過精密加工，并鉆有精密圓弧導軌安裝孔和輪軸固定位。環形導軌循環線的安裝板兩端搭在鋁型材上，圓弧導軌和直線導軌的結合，是在圓弧導軌安裝板上。

環形導軌軌道模塊按需配套滑座，滑座間距除需要匹配實際工位需求，同時也需要考慮弧形導軌部分的直徑，盡量在二次定位時不讓滑塊停留在環形導軌的弧形軌道上。

04

環形導軌結構-動力系統模塊

環形導軌循環線的動力系統包括伺服電機、減速機、主動輪與從動輪。伺服電機和減速機連接主動輪運轉，通過傳動模塊驅動滑座滑塊一起運動，從動輪隨著傳動帶一起轉動。

安裝板為驅動輪軸、從動輪軸的固定安裝基座。通過調整驅動輪軸、從動輪軸之間的相對位置，可實現環形導軌鏈節或同步帶的張緊。

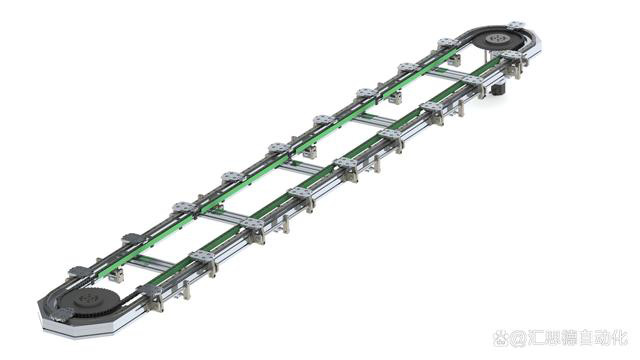

匯思德自動化精密環形導軌輸送線

另外，環形導軌循環線結構配件中還有驅動控制系統、二次定位模塊等核心配件部分。沒有驅動控制系統就相當于沒有了大腦，無法有效控制每一個運動及停頓的節拍。二次定位配件模塊通常根據需求選裝，匯思德環形導軌循環輸送常規的二次定精度為±0.05mm，滿足絕大多數自動化流水裝配生產線的應用。
