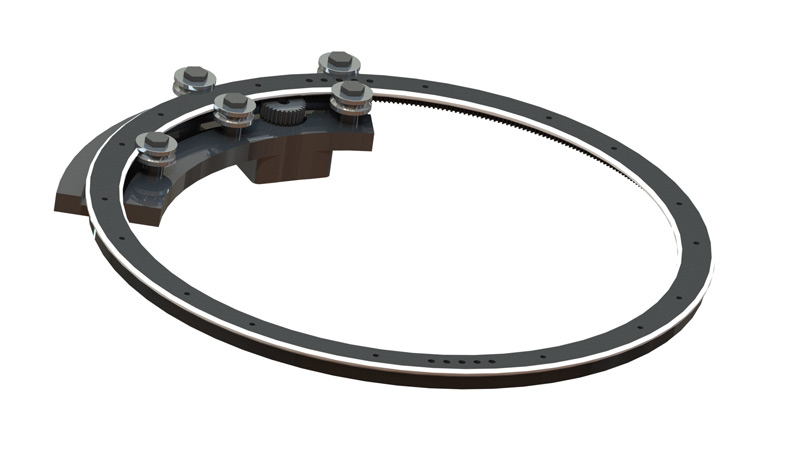

V型一體式齒條導軌，將齒條和導軌集成一體，輕便，節省空間，配合齒輪滑座運行，運行穩定、底噪，定位精度高，組裝簡單方便，適合更多應用場景。部分自動化設備廠家需要自行制作帶齒環形導軌輸送線，需要使用V型一體式齒條導軌時，匯思德V型一體式齒條導軌該如何選型呢？

V型一體式齒條導軌尺寸延續V型導軌的常用尺寸選型，分輕載、中載和重載三種類型規格，V型齒條導軌軌道截面寬度有：25 mm、44 mm、76 mm；

V型齒條導軌截面寬度不一樣，負載能力不一樣，直軌部分選型時主要考慮應用時是否滿足負載的需求，即：

1、輕載采用25mm截面導軌，負載30kg以內；

2、中載采用44mm截面導軌，負載100kg以內；

3、重載采用76mm截面導軌，負載300kg以內；

V型一體式齒條導軌直軌部分長度根據實際需求，拼接適合長度即可。

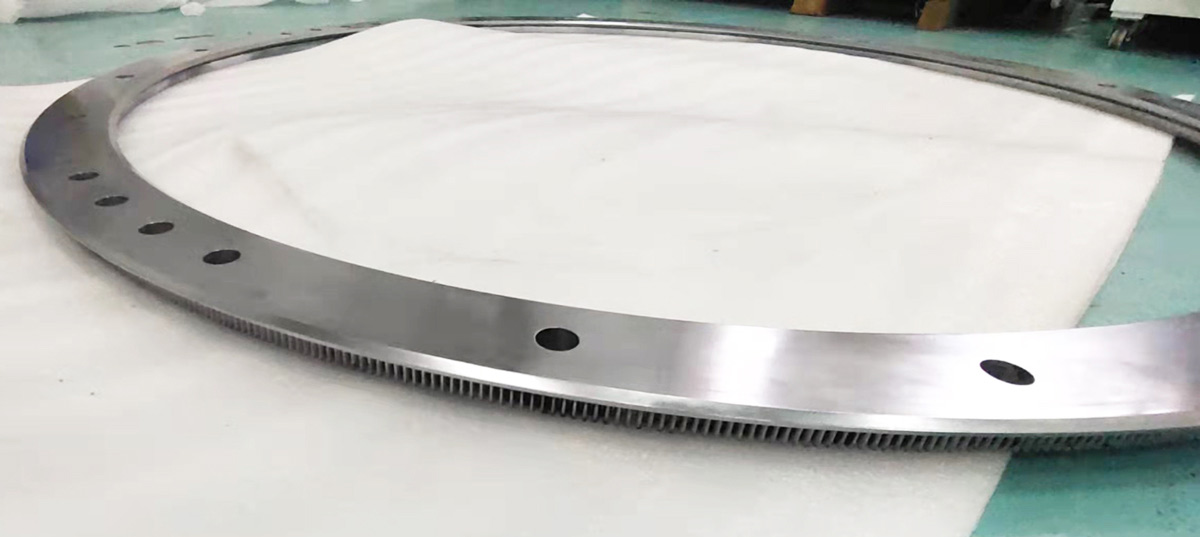

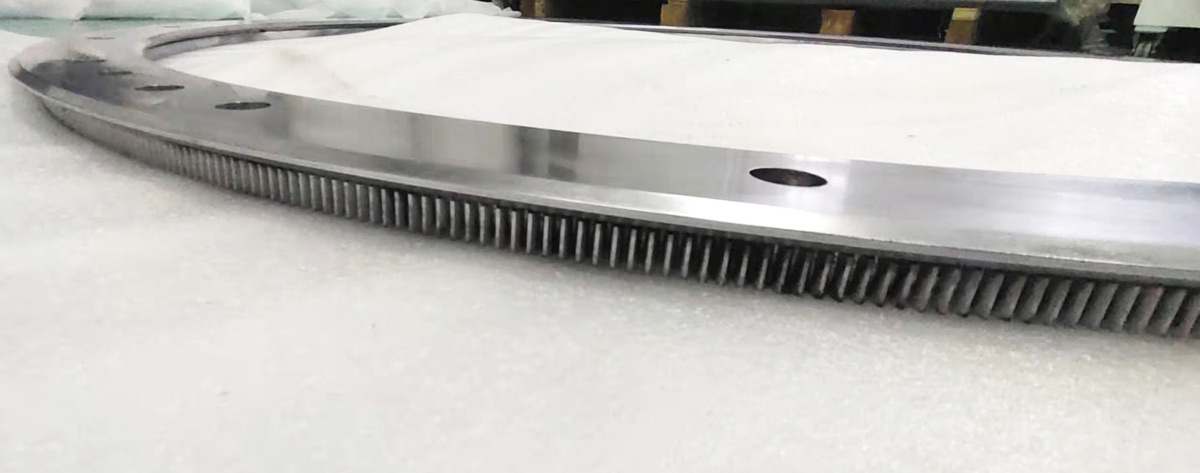

V型一體式齒條導軌圓弧部分的直徑尺寸有：

A、輕載25mm圓弧導軌可選常規直徑有：Φ200/Φ255/Φ300/Φ351/Φ400/Φ468/Φ500/Φ600，其它尺寸接受非標定制；

B、中載44mm圓弧導軌可選常規直徑有：Φ468/Φ612/Φ800，其它尺寸接受非標定制；

C、重載76mm圓弧導軌可選常規直徑有：Φ800/Φ1000/Φ1276，，其它尺寸接受非標定制；

V型一體式齒條導軌的單工位負載，跟滑座小車的滾輪負載、齒輪負載能力有關，運行速度增加、轉彎半徑小，極限負載降低。

如常規25mm截面的V型一體式齒條導軌，運行時單工位負載25kg，速度提升時，慣性增大、過彎加速度及離心力增加，保障環形導軌輸送線穩定的正常負載能力下降，可能只有10kg、5kg，當超出正常負載范圍時，便會影響V型齒條導軌輸送線的使用壽命，損壞滾輪、齒輪等零部件。

V型一體式齒條導軌選型時需要考慮實際應用狀況。

首先，評估形狀及整體尺寸需求，整圓、橢圓或者矩形等，根據空間尺寸選擇圓弧部分齒條導軌直徑尺寸及直線部分導軌的長度需求。

其次，根據負載大小，速度快慢，圓弧直徑部分尺寸大小等，對照上面參數信息，選擇負載匹配的齒條導軌尺寸。

按以上步驟，V型一體式齒條導軌的尺寸選型就這樣輕松搞定。

整個V型一體式齒條導軌輸送線選型時，速度和負載參數又是最重要的，直接影響著電機選型、傳動方式的選擇及環形導軌的應用方案等，更多的時候還是需要由匯思德技術工程師評估選型的。
